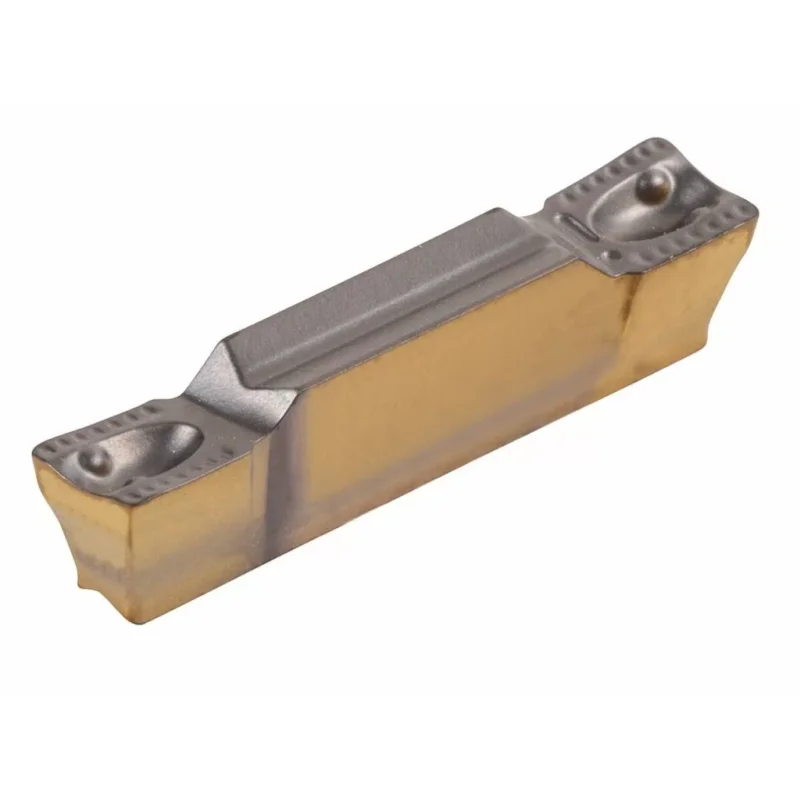

Leírás
Kivitel:
Pozitív forgácstörő. Lágy vágás. Kisebb forgácsoló erők.
Felhasználás:
Axiális és radiális beszúró esztergáláshoz, le- és beszúráshoz, axiális beszúráshoz, valamint belső megmunkáláshoz. (A HELIGRIP forgácsoló betétek axiális beszúráshoz csak a HFHR tartóval kompatibilisek).
Alkalmazható:
273766 – 273768 sz. lapkatartóhoz.
Figyelem:
A minimális rendelési mennyiség a csomagolási egységnek (VPE) vagy annak többszörösének felel meg.
| Paraméterek: | |
|---|---|
| Szerszámanyag | HM |
| Fő felhasználás | UNI |
| Forgácsolási feltétel | erősen megszakított |
| Forgácstörő | Y |
| Fő felhasználás forgácsoló sebessége vc | 50m/min- 140m/min |
| Beszúrási szélesség w | 4mm |
| Sarokrádiusz R | 0,4mm |
| Típus | IC830 |
| Beszúrási szélesség w tűrése | 0,05mm |
| INSL | 19mm |
| Fogásmélység ap | 0,25mm- 2,4mm |
| Esztergálás előtolás f | 0,18mm/ford.- 0,24mm/ford. |
| Beszúrás előtolás f | 0,09mm/ford.- 0,15mm/ford. |
| Axiális beszúrás előtolás f | 0,1mm/ford.- 0,24mm/ford. |
| Síkesztrgálás beszúrás f | 0,15mm/ford.- 0,3mm/ford. |
| Fogásmélység ap min | 0,5mm |
| Fogásmélység ap max | 2,4mm |
| Cserék / élek száma | 1 |
| Váltólapka profil | semleges |
| Sorozat | HELI-GRIP |
| Simító / nagyoló hozzárendelés | Nagyolás-simítás |
| Gyártó jelölése | GRIP 4004Y IC830 |
| Termék fajtája | Váltólapka beszúró esztergáláshoz |
