Leírás

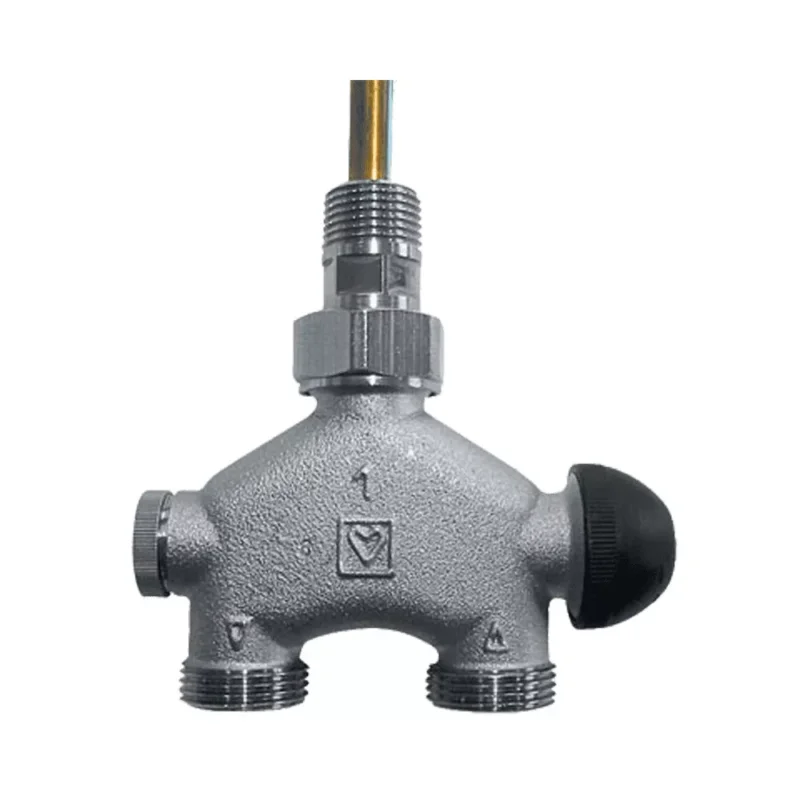

HERZ VUA-50 egyenes kivitelű kétcsöves lándzsás szelep 290mm-es merülőcsővel, 1/2″ x G3/4″
Lándzsás szelep = szép radiátor bekötés
A törölközőszárító radiátorokbekötése gyakran nem úgy sikerül ahogy azt elvárnánk. A radiátor lehet a fürdőszoba dísze is ha annak bekötése alig láthatóan „megbújik” és eszétikus. Ezt a célt szolgálja a HERZ VUA-40 és VUA 50 lándzsás szelep családja. Ezaz egypontos radiátorszelepa lehető legkisebb feltűnés mellett jelent tökéletes műszaki megoldást a törölközőszárítós radiátor bekötésére. A lándzsaszelep termosztatikus szelepbelsővel van szerelve, így M28x 1,5 menetűHerz termosztátfejjel is ellátható ami biztosítja az állandó hőfokot fürdőszobájában.
A kétcsöves szeleptest a fűtővíz 100%-át átáramoltatja a radiátoron.
Hosszított benyúlással
A nagyob méretű, magas törölközőszárító radiátorokhoz célszerű a hosszabb benyúlással rendelkező VUA-40 szelepet választani. Így biztosan eljut az előremenő melegvíz a radiátor legmagasabb pontjáig.
Egypontos radiátorszelep
A VUA-40 és VUA-50 szelepeket a törölközőszárító radiátor egy alsó pontjára kell csatlakoztatni. Kétradiátor csatlakozásba dugó, egy felső csatlakozási helyre pedig kézi légtelenítő kerül.A szelepek forgathatók attól függően, hogy jobb, vagy bal oldalrólkívánjuk bekötni a fűtőtestet. Arra figyeljünk, hogy ha termofejet is szándékozunk a szelepre tekerni, akkor az helyet foglal, hagyjunk tereta fel és leszereléshez.
Egyenes és sarok kivitelben is kapható
A szelepeket egyenes és sarok kivitelben is meglehet vásárolni. Az egyenes szelepekbekötéséhez a padlóból állnak ki a fűtéscsövek. Ettől sokkal esztétikusabb, ha a sarok kivitelhez állunk ki a fűtéscsövekkel, ilyenkor a csöveket bevésik a falba és a lándzsás szelepet hátúról kötik be. Könnyeb takarítani a radiátor alatt és nem utolsó sorban még kevésbé látszik a radiátor bekötése.
A bekötési irányokra figyelni kell!
A lándzsásszelep csak akkor működik rendeltetés szerűen, ha az előremenő és visszatérő csonkok folyási iránynak megfelelőenvannak bekötve. Helytelen bekötés esetén a radiátor nem fog megfelelően fűteni. Az előremenő csonk a radiátorszelep termofejezhetőoldalán található. Ha régi rendszernél nem tudjuk eldönteni, hogy melyik az előremenő vezeték, akkor segíthet ha a fűtési osztónál megbontjuk a kötést és a csőbe levegőt fújunk, ezáltal a radiátornálkitudjuk választani, hogy melyik cső az előre menő, vagy a visszatérő. Egycsöves rendszernél ehhez természetesen meg kell találni az első radiátort ami az osztóról kapja a vizet.
Műszaki adatok
- Típus: HERZ VUA-50
- Funkció: Egypontos radiátorszelep
- Csatlakozó méret: 1/2″ x G3/4″
- A bekötési csonkok tengelytávolsága 50 mm
- Előremenő csonk a termofejoldalon
- Lándzsa benyúlása 290mm
| Paraméterek: | |
|---|---|
| Nettó tömeg | 0.52 kg |
| Típus | HERZ VUA-50 |
| Funkció | Egypontos radiátorszelep |
| Csatlakozó méret | 1/2”-3/4” |
| Kialakítás | Lándzsás szelep |
| Magasság | 0 mm |
| Szélesség | 0 mm |
| Mélység | 0 mm |
| Max. üzemi nyomás | 10 bar |
| Méret | 1/2″ x G3/4″ |
| Gyártó | HERZ |
