Leírás

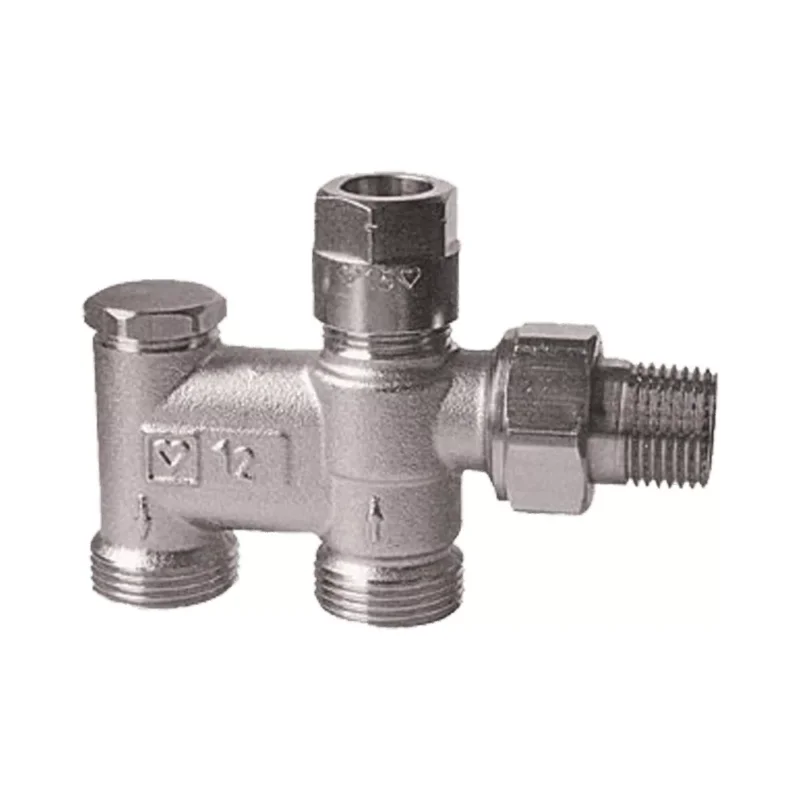

HERZ 2000 Bypass-test, egyenes kivitelű kétcsöveskétpontos radiátorszelep, 1/2″ x G3/4″
Bypass egység kétcsöves rendszerhez, 100%-os vízosztással, a szelep elzárható és szabályozható. Kétcsöves vízfűtéses rendszerekhez, amelyek kalibrált acél-, réz- vagy műanyag csövekből készülnek. Rendszerfelújításnál (fűtőtestcserénél vagy lemezes fűtőtestek tagjainak cseréjénél) VT-szelepek helyett. A kétcsöves Bypass test a fűtővíz 100%-át átáramoltatja a radiátoron.
Kétpontos radiátorszelep elemei
A fűtőtest-csatlakozó készletek szabályozószelepből, csatlakozócsőből, bypass egységekből és csőcsatlakozásokból állnak. Valamennyi alkotóelem nikkelezett kivitelű és az igényeknek megfelelően egymással kombinálhatók. Az egyes alkatrészeket, szerelvényeket külön kell megvásárolni.
A bekötési irányokra figyelni kell!
A Bypass szelep csak akkor működik rendeltetés szerűen, ha az előremenő és visszatérő csonkok folyási iránynak megfelelőenvannak bekötve. Helytelen bekötés esetén a radiátor nem fog megfelelően fűteni. Az előremenő csonk a radiátorszelep radiátorhollander felőli oldalán található. Ha régi rendszernél nem tudjuk eldönteni, hogy melyik az előremenő vezeték, akkor segíthet ha a fűtési osztónál megbontjuk a kötést és a csőbe levegőt fújunk, ezáltal a radiátornálkitudjuk választani, hogy melyik cső az előre menő, vagy a visszatérő. Egycsöves rendszernél ehhez természetesen meg kell találni az első radiátort ami az osztóról kapja a vizet.
Műszaki adatok
- Típus: HERZ 2000
- Funkció: Kétpontos radiátorszelep
- Csatlakozó méret: 1/2″x G3/4″
- A bekötési csonkok tengelytávolsága 40 mm
- Elzárható szeleptest
- Átkötőcső csatlakozómérete 15mm
- Előremenő csonk a radiátorhollander felőli oldalon
| Paraméterek: | |
|---|---|
| Nettó tömeg | 0.41 kg |
| Típus | HERZ 2000 |
| Funkció | Kétpontos radiátorszelep |
| Csatlakozó méret | 1/2″-3/4″ |
| Kialakítás | Kétpontos radiátorszelep |
| Max. üzemi nyomás | 10 bar |
| Méret | 1/2″ x G3/4″ |
| Gyártó | HERZ |
