Leírás

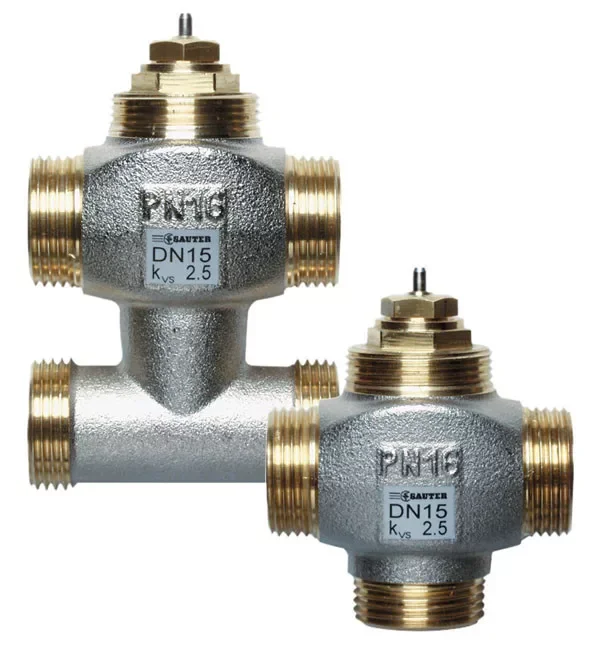

3-utas egységszelep, PN 16
- Ideálisan alkalmas AXF 217S, AXM 217(S), AXS 315S és AXT 301 egységszelep mozgatókhoz
- Lapos tömítésű szabványos kivitel vagy bilincses hollandi csatlakozás DN 10-es, Ø 15 mm-es csőhöz
- Külső menetes szelep DIN EN ISO 228-1, B osztály szerint
- Speciális kivitel ventilátoros konvektorokhoz, öntött bypass T-idommal
- A–AB szabályozó járat záródik, ha az orsót benyomják
- Használható szabályozó- és elosztószelepként is, köszönhetően a szorosan záródó harmadik járatnak
- Nikkelbevonatú sárgaréz szelep test
- EPDM lágy tömítésű dugattyú a szabályozó- és keverőjáratokhoz
- Rozsdamentes acél orsó
- Kettős O-gyűrűs tömszelence
| Paraméterek: | |
|---|---|
| Névleges nyomás | PN 16 |
| Üzemi nyomás | Max. 16 bar (120 °C-ig) |
| Üzemi hőmérséklet | 2…120 °C |
| Szabályozó járat karakterisztika | Logaritmikus |
| Keverő járat karakterisztika | Lineáris |
| Szelepemelés | 3.7 mm |
| Szivárgás A–AB | 0.0001% a Kvs értékből |
| Szivárgás B–AB | kb. 0.1% a Kvs értékből |
| Környezeti hőmérséklet (mozgatóval) | Max. 100 °C |
| Szabványok | EN 764, EN 1333, VDI/VDE 2173 |
| Tipus | Névleges átmérő | Kvs érték | Csatlakozás | Súly |
|---|---|---|---|---|
| BUL010F330 | DN 10 | 0.4 m³/h | G½” B | 0.30 kg |
| BUL010F320 | DN 10 | 0.63 m³/h | G½” B | 0.30 kg |
| BUL010F310 | DN 10 | 1 m³/h | G½” B | 0.30 kg |
| BUL010F300 | DN 10 | 1.6 m³/h | G½” B | 0.30 kg |
| BUL015F310 | DN 15 | 2.5 m³/h | G¾” B | 0.33 kg |
| BUL015F300 | DN 15 | 4 m³/h | G¾” B | 0.33 kg |
| BUL020F300 | DN 20 | 5 m³/h | G1″ B | 0.36 kg |
| BUL010F430 | DN 10 | 0.4 m³/h | G½” B | 0.38 kg |
| BUL010F420 | DN 10 | 0.63 m³/h | G½” B | 0.38 kg |
| BUL010F410 | DN 10 | 1 m³/h | G½” B | 0.38 kg |
| BUL010F400 | DN 10 | 1.6 m³/h | G½” B | 0.38 kg |
| BUL015F410 | DN 15 | 2.5 m³/h | G¾” B | 0.42 kg |
| BUL015F400 | DN 15 | 4 m³/h | G¾” B | 0.42 kg |
| BUL020F400 | DN 20 | 5 m³/h | G1″ B | 0.50 kg |
| BUL010F630 | DN 10 | 0.4 m³/h | Bilincses Ø 15 mm | 0.38 kg |
| BUL010F620 | DN 10 | 0.63 m³/h | Bilincses Ø 15 mm | 0.38 kg |
| BUL010F610 | DN 10 | 1 m³/h | Bilincses Ø 15 mm | 0.38 kg |
| BUL010F600 | DN 10 | 1.6 m³/h | Bilincses | 0.38 kg |
