Leírás

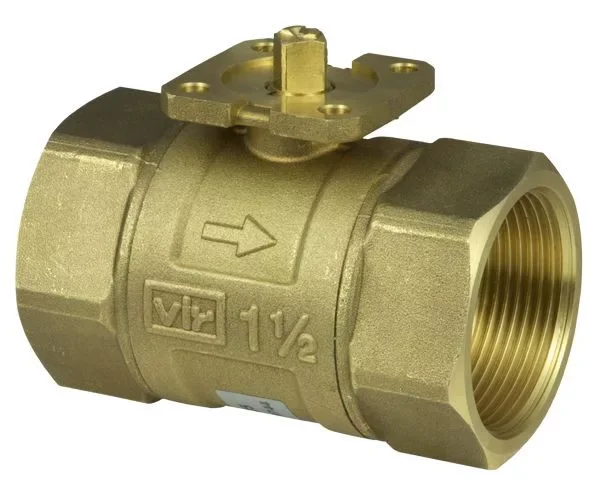

2-utas elzáró golyóscsap belső menettel, PN40
Hogyan javul az energiahatékonyság
A hatékonyság pontos elzárást jelent minimális szivárgással.
Jellemzők
- 2-utas elzáró golyóscsap zárt körökben való használatra fűtési, szellőztetési és légkondicionáló rendszerekben
- Elzáróegységként és vezérlőegységként 2-pontos szabályozáshoz szelepműködtetőkkel: AKM 105(S), 115(S), 115SA és AKF 112, 113(S)
- Gyors elzárás 6 másodperc alatt az AKM115SF152 szelepműködtetővel
- Alacsony nyomaték az O-gyűrűre szerelt gyűrű révén
- Belső menetes golyóscsap az ISO 7/1 Rp szabvány szerint
- Test cinkleoldódás-álló öntött sárgarézből
- A golyó cinkleoldódás-álló sárgarézből készült, krómozott és polírozott felülettel
- Szűrő és csavaros csatlakozó tartozékként kapható
- Vízminőség a VDI 2035 szerint
Műszaki adatok
Paraméterek
| Paraméterek: | |
|---|---|
| Névleges nyomás | 40 bar |
| Szivárgási érték | 0,0001 × Kvs érték |
| Forgási szög | 90° |
| Működési hőmérséklet | −10…130 °C, páralecsapódás nélkül |
| Működési nyomás | 40 bar (−10…50 °C), 35 bar (130 °C) |
Típusválaszték
| Típus | DN | Csatlakozás | Kvs (m³/h) | Tömeg (g) |
|---|---|---|---|---|
| VKAI015F300 | 15 | Rp ½” | 15 | 275 |
| VKAI020F300 | 20 | Rp ¾” | 22 | 370 |
| VKAI025F300 | 25 | Rp 1″ | 22 | 456 |
| VKAI032F300 | 32 | Rp 1¼” | 35 | 700 |
| VKAI040F300 | 40 | Rp 1½” | 68 | 1120 |
| VKAI050F300 | 50 | Rp 2″ | 96 | 1750 |
