Leírás

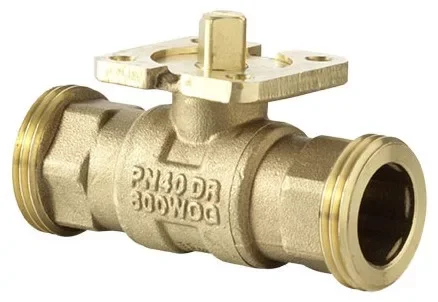

2-utas elzáró golyóscsap külső menettel, PN40
Hogyan javul az energiahatékonyság
Pontos elzárás minimális szivárgással.
Jellemzők
- 2-utas elzáró golyóscsap zárt körökben való használatra fűtési, szellőztetési és légkondicionáló rendszerekben
- Elzáró- és vezérlőegységként használható 2-pontos vezérléshez a következő szelepműködtetőkkel: AKM 105(S), 115(S), 115SA és AKF 112, 113(S)
- Gyors váltás 6 másodperc alatt az AKM115SF152 működtetővel
- Alacsony nyomaték az O-gyűrűre szerelt gallér révén
- Külső menetes golyóscsap az ISO 228-1 (G x” B) szerint
- Test cinkleoldódás-álló öntött sárgarézből
- A golyó cinkleoldódás-álló sárgarézből készült, krómozott és polírozott felülettel
- Szűrő és csavaros csatlakozó tartozékként elérhető
- Vízminőség a VDI 2035 szabvány szerint
Műszaki adatok
| Paraméterek: | |
|---|---|
| Névleges nyomás | 40 bar |
| Szivárgási érték | Vízálló az EN 60534-4 L/1 szerint, jobb mint 5. osztály |
| Forgási szög | 90° |
| Működési hőmérséklet | −10…130 °C, páralecsapódás nélkül |
| Üzemi nyomás (folyadék) | 40 bar (−10…50 °C), 35 bar (130 °C) |
| Üzemi nyomás (gáz) | 20 bar |
Típusválaszték
| Típus | DN | Csatlakozás (ISO 228-1) | Kvs (m³) | Tömeg (g) |
|---|---|---|---|---|
| VKAA015F300 | 15 | G 1″ B | 9 | 360 |
| VKAA020F300 | 20 | G 1¼” B | 17 | 550 |
| VKAA025F300 | 25 | G 1½” B | 22 | 570 |
| VKAA032F300 | 32 | G 2″ B | 35 | 840 |
| VKAA040F300 | 40 | G 2¼” B | 68 | 1290 |
| VKAA050F300 | 50 | G 2¾” B | 96 | 1980 |
